کارت رابط شبکه یا NIC چیست؟
کارت رابط شبکه (NIC) چیست؟
کارت رابط شبکه یا (Network interface card) جزء اجزای سخت افزار یک کامپیوتر است که از طریق آن سیستم به شبکه متصل میشود.
وظیفه کارت رابط شبکه(NIC)چیست؟
وظیفه کارت شبکه ترجمه داده ها است همچنین مدیریت ارسال و دریافت بسته ها یا داده ها بر عهده کارت شبکه است.مثلا هنگامی کاربر میخواهد صفحه وبی را باز کند. کارت شبکه درخواست را از طریق اینترنت به سمت سرور ارسال میکند. وقتی سرور به درخواست شما پاسخ بدهد، پاسخ درخواست از طریق اینترنت به کارت شبکه سیستم فرستاده میشود و کارت شبکه بسته فرستاده شده را ترجمه میکند.
اجزای کارت رابط شبکه(NIC) چیست؟
به طور معمول یک کارت شبکه از یک کنترل کننده، سوکت Rom بوت ، یک یا چند پورت اتصال شبکه ، یک رابط اتصال به مادربرد یا به پورت USB ، چراغ های LED و برخی از قطعات الکترونیکی دیگری تشکیل شده اند که بطور مختصر توضیح داده میشود.
کنترل کننده:
کنترلر مانند یک مینی CPU است که داده های دریافتی را پردازش میکند.
سوکت رام بوت:
این سوکت روی کارت قابلیت بوت رام را فعال میکند. رام بوت به ایسگاه های کاری بدون دیسک اجازه میدهد تا به شبکه متصل شوند و امنیت را افزایش داده و هزینه سخت افزار را کاهش میدهد.
پورت NIC برای کابل فرستنده و گیرنده:
به طور معمول این پورت با یک کابل اترنت یا قرستنده گیرنده متصل میشود که میتواند سیگنال های الکترونیکی را روی کابل شبکه قرار بدهد و تولید و دریافت کند.
رابط های اتوبوسی:
وقتی شما کارت شبکه ای را بر روی یک سیستم نصب میکنید کارت را در شکاف قرار میدهید که به گذرگاه متصل میکند. رابط اتوبوس کانال ارتباطی برای تبادل اطلاعات کارت شبکه به CPU و حافظه کامپیوتر است. برای خرید باید دقت کنید که اسلات کارت شبکه با کارت شما مطابقت داشته باشد و متصل شود.
چراغ های LED:
چراغ ها بر روی کارت شبکه نشان دهنده وضعیت اتصال وتبادل داده درست است. چراغ ثابت بر روی کارت نشان دهنده متصل بودن به شبکه است. چراغ چشمک زن بر روی کارت نشان دهنده انتقال داده است.چراغ ها به کاربران برای بررسی وضعیت اتصال کمک میکنند.
مک آدرس در کارت رابط شبکه چیست؟
هر کارت شبکه دارای یک شناسه عددی منحصر به فرد است. شناسه توسط کارخانه سازنده روی کارت شبکه گذاشته میشود که به آن مک آدرس میگویند. به دلیل تعداد وسیعی از کارت های شبکه مک آدرس باید محدودی بزرگی داشته باشد. مک آدرس از 6 بخش عددی مبنای 16 تعریف شده است.
انواع کارت رابط شبکه(NIC)
اگر بخواهیم کارت شبکه را طبق نوع های مختلف دسته بندی کنیم میتوان آنها را به دونوع سیمی وبی سیم (وایرلس) تقسیم بندی کرد. کارت های شبکه سیمی دارای درگاه ورودی کابل اترنت و فیبرنوری هستند. کارت شبکه های بی سیم اغلب با یک آنتن کوچک همراه است که از امواج رادیویی برای برقراری اتصال استفاده میشود.
طبقه بندی بر رابط های اتوبوس
کارت شبکه ISA یا معماری استاندارد صنعت:
گذرگاه ISA (Industry Standard Architecture) در سال 1981 توسعه یافت. به دلیل سرعت پایین کارت 9 مگابیت بر ثانیه این نوع رابط منسوخ شد و دیگر امروزه آن را در فروشگاه ها مشاهده نمیکنیم.
کارت شبکه PCI یا اجزای دستگاه جانبی:
کارت شبکه PCI (peripheral component interconnect). استاندارد دارای عرض ثابت 32 بیت (انتقال داده 133 مگابایت بر ثانیه) و 64 بیت ( انقال داده 296 مگابایت بر ثانیه). این نوع کارت شبکه ابتدا در سرور ها مورد استفاده قرار گرفته بود و بعدها به تدریج روی کامپیوتر ها شخصی نیز اعمال شد. امروزه مادربردها دیگر از این نوع کارت پشتیبانی نمیکنند. زیرا رابط های اتوبوسی دیگر مانند PCL-X و یا USB جایگزین شده است.
کارت شبکه PCI-X یا اتصال اجزای جانبی گسترش یافته:
کارت شبکه PCI-X (Peripheral component interconnect extended). با سرعت 64 بیت کار میکند و میتواند تا 1064 مگابایت بر ثانیه کار کند. در بسیاری از موارد PCI-X با کارت های PCI سازگار است.

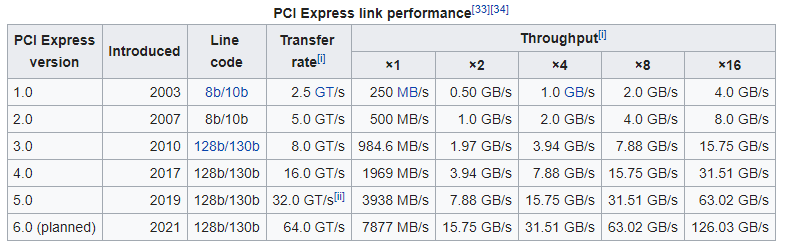

کارت شبکه PCIe (Peripheral component interconnect express):
کارت شبکه PCIe آخرین استاندارد است و هم اکنون در مادربرد های سرورها و کامپیوترها استفاده میشود. کارت PCIe هم اکنون در 5 نسخه موجود است. هر نسخه از پنج نوع خط با سرعت های مختلف پشتیبانی میکند.
کارت های شبکه USB یا اتوبوس سریال جهانی:
گذرگاه USB (Universal Serial Bus). یک استاندارد اتوبوس اکسترنال هست . گذرگاه USB دارای سه نسخه با نرخ داده است و میتواند با دستگاه های مختلف کار کند، علاوه بر این کارت های شبکه بی سیم هستند که با رابط USB کار میکنند. برای دستگاه هایی که کارت بی سیم ندارند استفاده میشود و گزینه خوب و به صرفه ای است.
انوع پورت های اتصال کارت رابط شبکه
با توجه به کابل های مختلف متصل، چهارنوع پورت در بازار یافت میشود. پورت RJ-45 برای اتصال کابل های زوج به هم تابیده (cat6,cat5). پورت AUI برای کابل های کواکسیال ضخیم (کابل گیرنده AUI). پورت BNC برای کابل کواکسیال نازک. پورت نور برای فرستنده و گیرنده استفاده میشود.(فرستنده گیرنده 10G/25G)
